Комплект micro:bit Smart Science IOT

Комплектът ELECFREAKS Smart Science IoT е създаден около разширителната платка IOT:bit и предоставя на учениците реален опит с Интернет на нещата — от събиране на данни чрез сензори до изпращането им в облака за визуален анализ. Наборът включва сензори като ултразвуков, за прах, за светлина и за ниво на водата, а програмирането се осъществява удобно чрез MakeCode. Всяко дете може да се превърне в истински създател на IoT проекти.

Платката micro:bit не е включена в комплекта и се закупува отделно.

Разширителна платка IOT:bit — сърцето на комплекта

Платката IOT:bit е специализирано разширение за micro:bit, базирано на технологията IoT. Тя поддържа сензори и задвижващи механизми с 3-пинов интерфейс (GVS), вграден зумер за звукова сигнализация и вграден RTC часовник, който продължава да отчита времето дори когато micro:bit е изключен от захранването. Всички налични IO портове на micro:bit са изведени, което позволява свързването на различни 3V E-блокове — LED елементи, фоточувствителни компоненти и серво мотори.

Wi-Fi свързаност чрез ESP8266

За безжична връзка платката IOT:bit използва модула ESP8266, който комуникира с micro:bit чрез сериен порт. Това решение осигурява стабилна и надеждна Wi-Fi връзка, необходима за изпращане на данни от сензорите към облака. Благодарение на тази архитектура учениците могат да изградят пълноценен IoT проект без допълнителен хардуер.

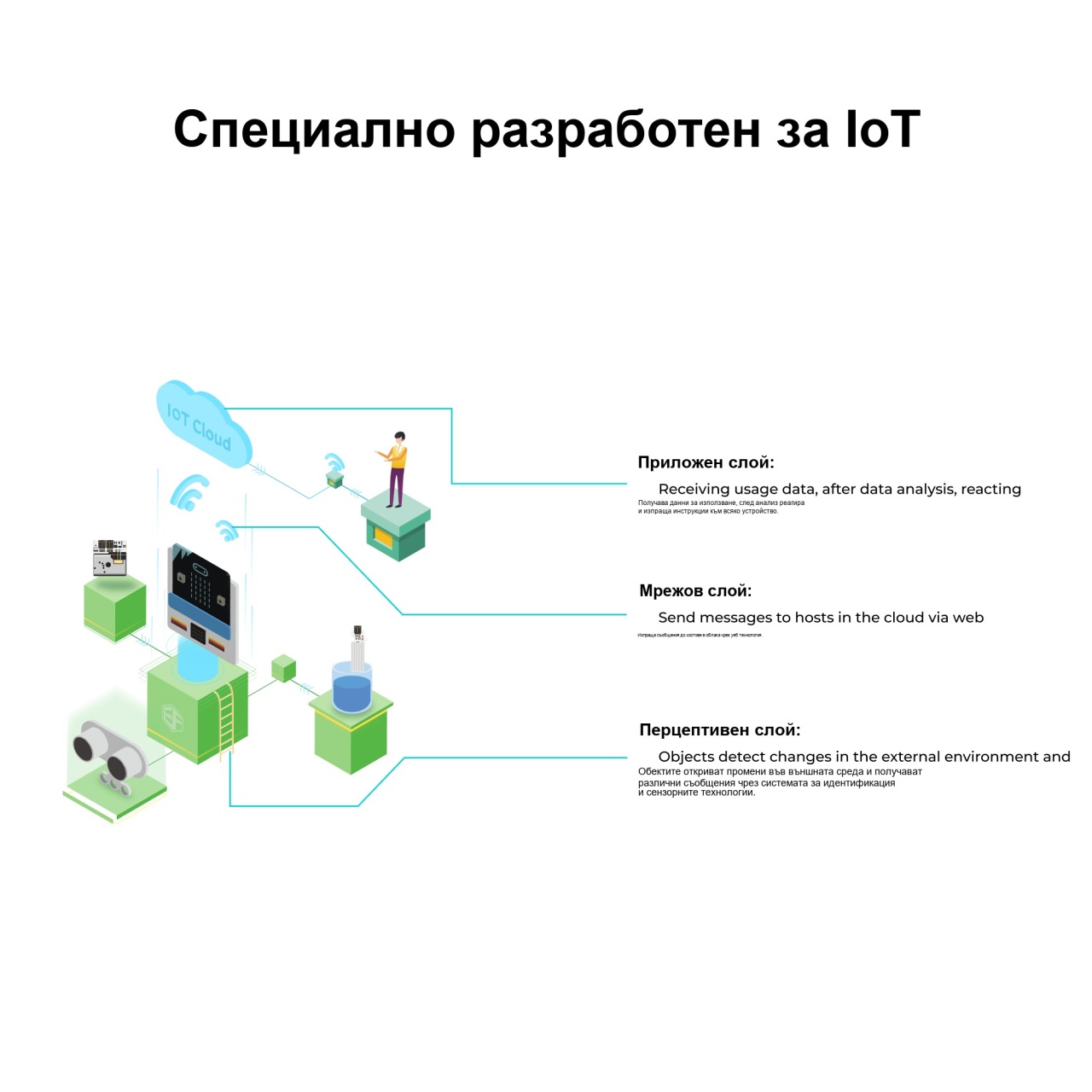

Три слоя на IoT архитектурата

Комплектът онагледява реалния модел на Интернет на нещата чрез три ясно разграничени слоя: слой на възприятието (сензорите събират данни от околната среда), мрежов слой (данните се предават чрез Wi-Fi) и приложен слой (данните се визуализират и анализират в облака). Този подход дава на учениците цялостна представа за това как работят съвременните IoT системи.

Сензори за изследване на реалния свят

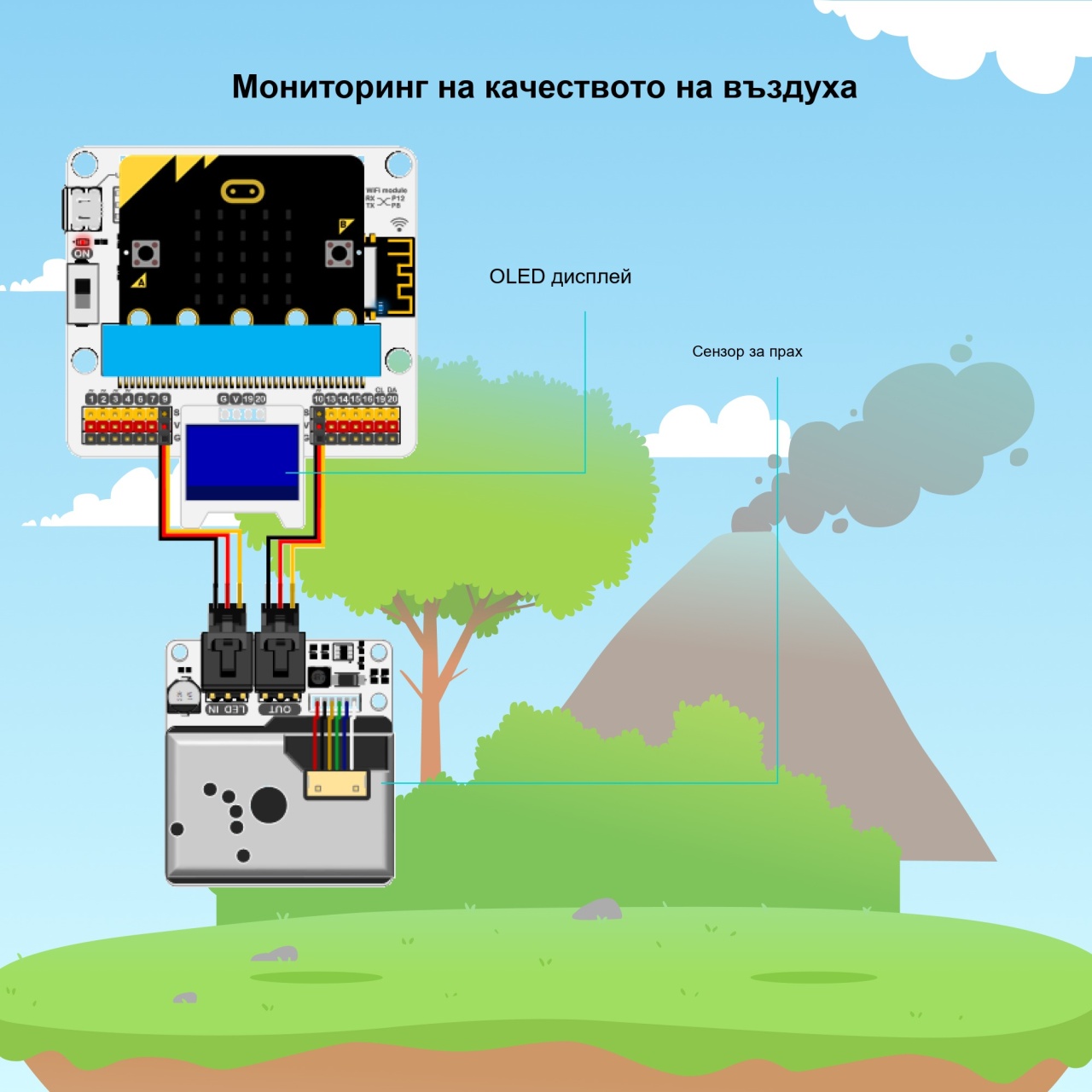

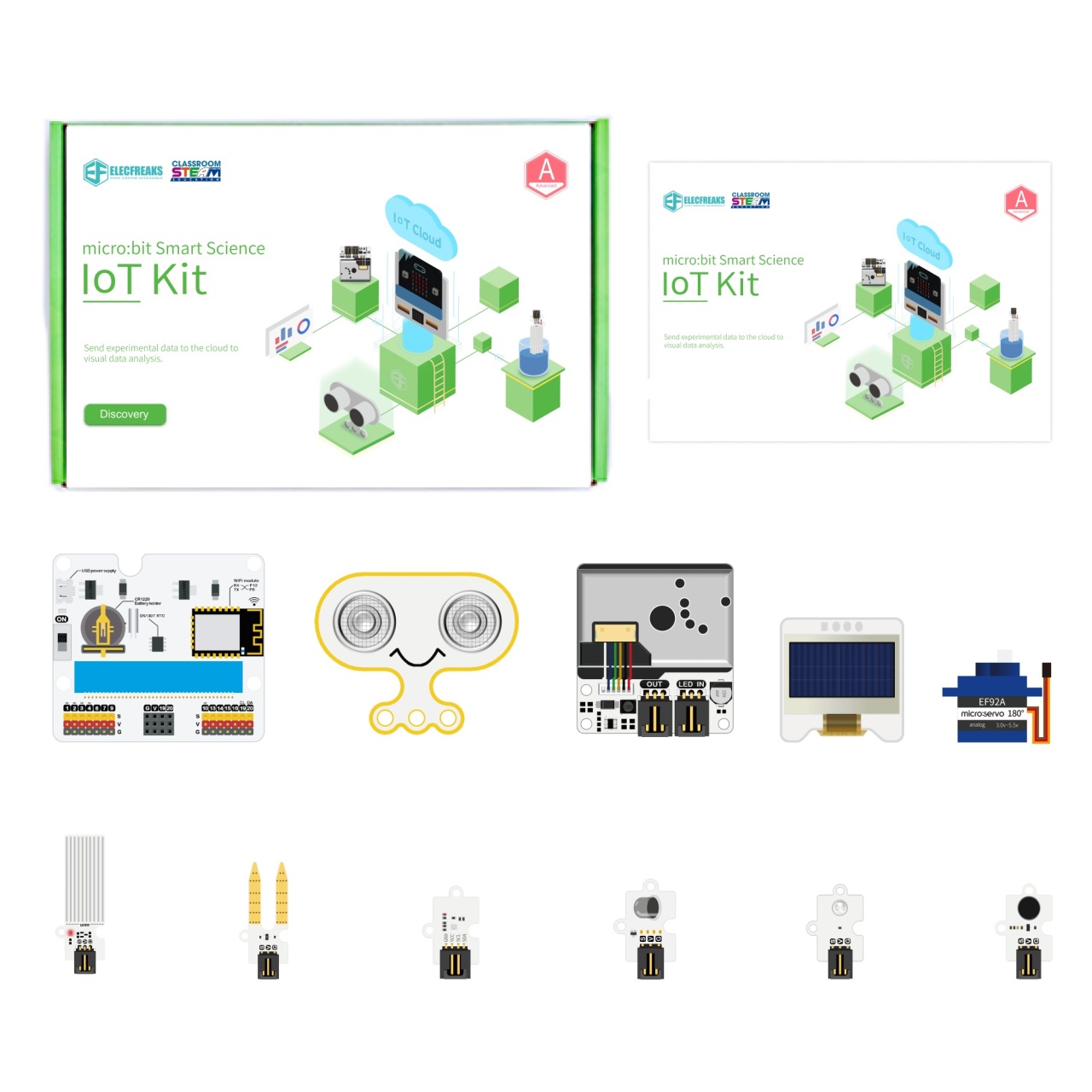

Комплектът включва разнообразни научни сензори — ултразвуков сензор, сензор за прах, сензор за светлина и сензор за ниво на водата. Всеки от тях позволява провеждане на конкретни измервания и експерименти, чиито резултати се събират, обработват и изпращат в облака за по-нататъшен анализ. Така учениците се докосват до автентична научна работа с данни.

Визуален анализ на данни с Thingspeak

Кодовата база за MakeCode е предварително подготвена за свързване с платформата Thingspeak, което позволява бързо и лесно визуализиране на данните от сензорите в облака. Учителите и учениците могат да следят графики в реално време, да анализират тенденции и да дават инструкции към устройствата — всичко това без сложна конфигурация.

Програмиране с MakeCode — достъпно за всеки

За да започнат работа с комплекта, учениците просто търсят разширението „IOT" в средата MakeCode и получават достъп до готови блокове за управление на сензорите, Wi-Fi връзката и RTC часовника. Визуалното блоково програмиране прави IoT достъпно дори за ученици без предишен опит, а напредналите могат да преминат към JavaScript или Python за по-задълбочена работа.
